電動汽車動力系統結構與傳統汽車差異顯著。主要區别在于電動汽車由高壓電池系統、高壓電驅動系統提供動力輸出。

大部分用電器，比如空調壓縮機、空調加熱器、動力分配單元、慢充充電器等等都是高壓零部件。

這裏說的高壓普遍都在300Vdc~500Vdc之間（注：安全電壓小于60Vdc），而且這些用電器的工作電流高達幾百安培（注：人體能承受的電流小于0.023A）。

正因為這些高電壓和高電流的存在，如果高壓安全防護設計不到位或使用不當，在長期使用中可能存在高壓系統受損、絕緣性降低、高路短路、電池起火等隐患，對人身财産造成極大的危害。

由此可見，電動汽車在安全設計方面不止要滿足傳統汽車所需的要求，還應當重點關注高壓電安全的防護設計，确保高壓電安全風險處于可控狀态。

在網上看了關于蔚來開了10萬公裏的ES8的拆車過程的全程直播，通過一些現場記錄，這裏面還是有很多信息值得探討。

蔚來ES8設計狀态解析

一款産品的功能性決定了這款産品能不能用、以及用起來爽不爽；而一款産品的安全耐久性可不可靠，将直接決定這款産品有沒有未來的問題。

安全和耐久是什麽？就是汽車的品質保證。所以，拆解一輛開了10萬公裏的電動車，是很具有參考意義的。

我們能通過它長期使用後積累的狀态，來判斷其好壞。當然，其背後所承載的設計理念，更值得我們關注和思考。

1.結構布局合理

上車啓動嘎吱響，丈母娘兩眼淚彷徨。好的整車和高壓系統結構布局合理性極大的影響了高壓系統的安全可靠性。

如果整車高壓系統結構布局不合理或者車身結構強度不足，在車輛長時間的使用過程中可能導緻車身結構扭曲變形，高壓零部件固定安裝點受力移位，進而導緻高壓零部件密封安全性降低，在下雨或者車輛涉水時進水引發高壓回路短路、發熱起火等安全風險。

來看ES8的現場拆解圖：主要看高壓電池包的高壓對接口、高壓功率分配單元和其他高壓零部件，這幾個關鍵部位并沒有任何進水、腐蝕或者摩擦變形的迹象。

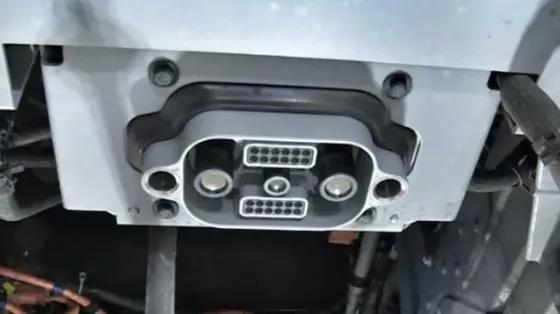

（高壓電池包接插件口無異常刮蹭、變形情況）

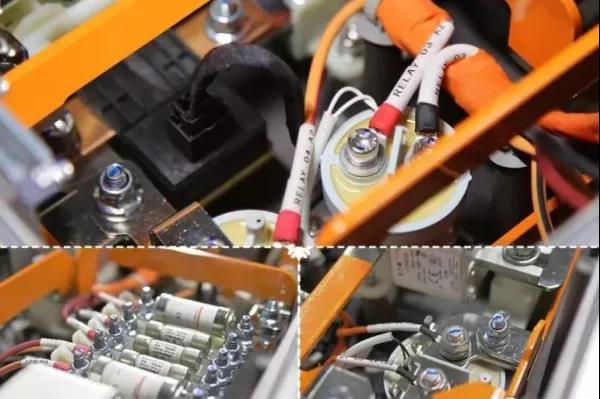

（高壓功率分配單元內部幹淨整潔，無水迹/黴變現象）

蔚來ES8的結構可靠性主要來自完全正向開發的先天優勢。正向開發的好處在于不受限整車固有結構，可以優先保護重要零部件（比如三電系統）。

從蔚來ES8的整車結構布局圖中可以發現，高壓電池和電驅動系統均布置在碰撞和擠壓安全核心區域，受力防撞結構相對規整，受力傳遞路徑可靠。

2.設計冗餘

人生很多時候都在追求對的時間遇上對的人，追求這種“剛剛好”的狀态，但是做産品開發設計是不能僅滿足于“剛剛好”，特别是電動汽車的高壓系統耐久安全設計。

電動汽車相較于傳統然于汽車，擁有複雜的高壓零部件、高壓線束、高壓接插件等大功率高壓用電器。這些大功率高壓用電器在使用過程中由于長時間通過幾十甚至幾百安培的大電流.

根據熱量累計公式：Q=I²Rt ：

①通過大電流的用電器電阻R的增大，高壓用電器的發熱量也會增大；

②在超過一定安全阈值的情況下，可能導緻高壓用電器燒蝕和起火。

基于此風險，就要求在高壓用電器的設計和選型時，必須考慮實際的使用需求和冗餘保護。比如：

線束線徑設計是否足夠大

線束內阻是否足夠小

高壓連接接頭和觸點是否足夠牢靠

高壓連接螺栓扭矩是否足夠等等

如不滿足以上要求，從實車表現來說，将存在因虛接打火導緻高壓連接點燒蝕變色甚至發黑、高壓線束外皮發熱變形發黑或碳化等現象。

從蔚來ES8的拆解結果來看，即便是開了10萬公裏，所有高壓線束的外觀狀态完好：

高壓接插件的接口位置光潔

高壓銅排的螺栓連接點完好

未發現任何燒蝕或者變黑的痕迹

基于此可以判斷，蔚來ES8在高壓系統耐久安全方面還是做了很多冗餘設計的。

注：冗餘設計，指産品設計過程中在滿足實際需求的情況下留出餘量。合理的冗餘設計可極大的提高産品的可靠性，唯一的缺點就是成本更高。

比如實際最大使用電流為100A，但是選用能耐150A的線束。

3.線束固定可靠

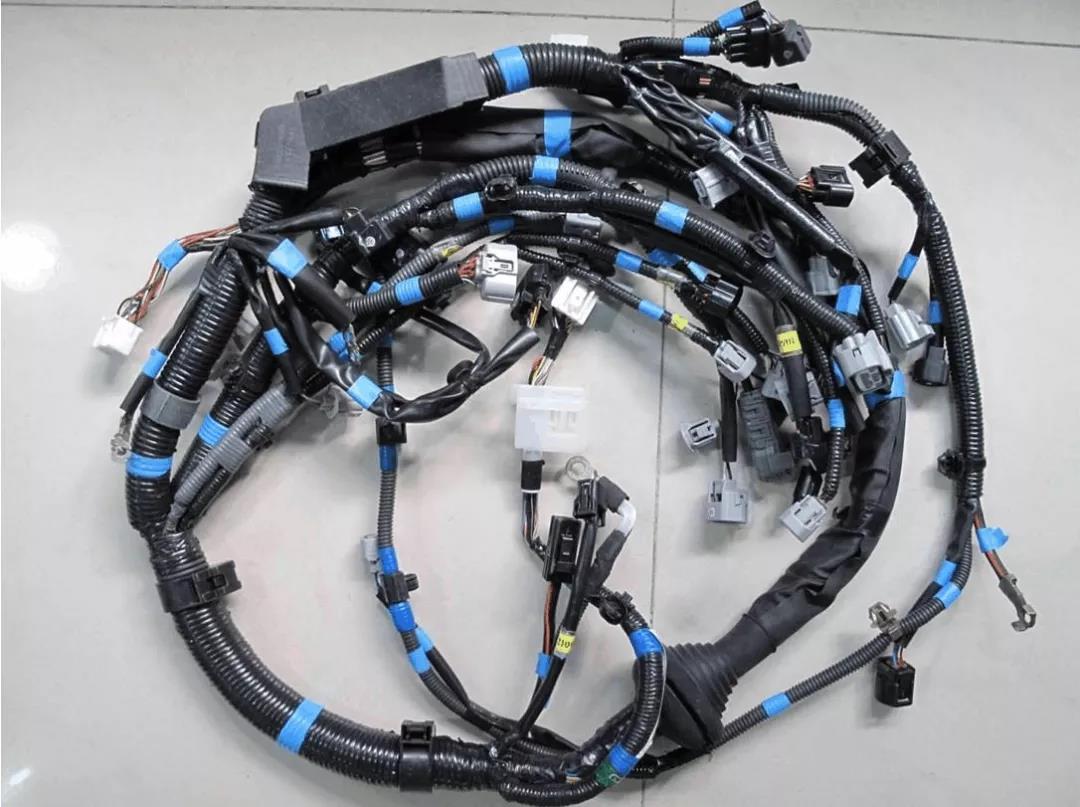

電動汽車高壓用電器遍布車身各處，與之連接的高、低壓線束貫穿車身，形成了類似于人體血管網絡的複雜結構。高、低壓線束的走向不同、粗細不同、工作狀态也不同。

任何一根線束出現問題都有可能像血管出現問題一樣導緻心髒受損，從而引發身體不适，嚴重的甚至可能會危及生命。

根據消防統計數據，2017年機動車火災約為27136起，其中約占35%的事故是由于電氣火災導緻，26%的事故是由于自燃導緻，而電氣火災和自燃與線束固定可靠性有很大的關系。

若高、低壓線束固定不可靠，在使用過程中可能發生磨損、幹涉等，存在短路、漏電、發熱起火等安全隐患。

由此可見，在電動汽車的高壓系統耐久安全設計中，線束固定可靠性極為關鍵。

電動汽車在研發階段會做一些測試，模拟各種高速、颠簸、沙石等振動路況，從而驗證高、低壓線束的固定可靠性。

但是，當車輛轉交到用戶的手裏，是否能經受住種種“非人”的折磨，比如這輛ES8一年半開個100000公裏，日均200多公裏的考驗，确實是個值得關注的問題。

拆解之後可以看到，蔚來ES8對于高、低壓線束的保護還是很全面的：

高、低壓線束平均每200mm就有一個可靠的固定點或固定卡扣，這樣做的目的是有效避免在車輛使用過程中出現線束震蕩或者撞擊導緻受損的情況。

蔚來ES8的高壓線束均采用多層絕緣防護設計，在某些易磨損位置采用了波紋管、毛氈布等防割、防磨損結構設計。

低壓線束在固定點位置采用加強絕緣防割材料纏繞包覆，很大程度上降低固定點的磨損風險。

從拆解的結果來看，日均200公裏的行駛工況，ES8的高低壓線束狀态還算完好，未出現破皮、幹涉的情況，線束固定的可靠性值得肯定。

蔚來ES8設計狀态總結

安全是條不可逾越的紅線，是所有新能源産品開發的最高原則。
