線束外防護選擇淺析

分類：新聞中心
作者：東莞市勇哥汽車配件有限公司
來源：cn.snowwolf-dg.com
發布時間：2021-07-12 10:29
訪問量：

詳情

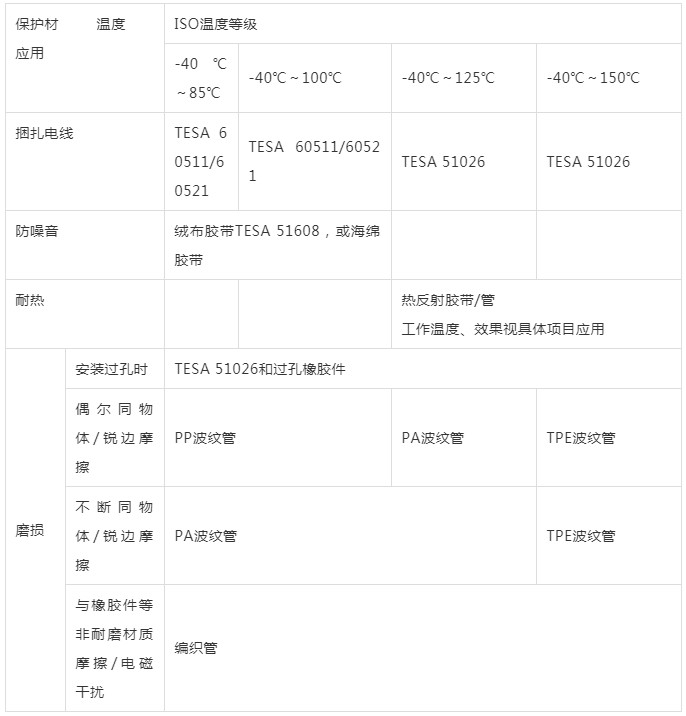

一，線束外防護材料選擇要考慮溫度等級、耐熱、降噪、耐磨等技術要求

二，波紋管選用

波紋管主要特點就是耐磨性較好，在高溫區耐高溫性、阻燃性、耐熱性都很好。波紋管的耐溫一般在-40℃～150℃間。他的材質常見的一般分為PP和PA 2種。PA材料在阻燃、耐磨方面優于PP材質；但PP材質在抗彎曲疲勞性方面強于PA材質。

發動機線束等工作環境惡劣，因此應用高阻燃性、防水、機械強度高的開口或閉口波紋管包紮

前艙線束工作環境也相對較差，大部分枝幹線也用阻燃性好的波紋管包紮。

底盤線束與車體接觸部位較多，因此用波紋管包紮防止線束磨損。

開口波紋管優點：方便生産、耐磨、阻燃、耐高溫（纏膠帶用于放置波紋管開口夾線）

閉口波紋管優點：耐磨、阻燃、耐高溫、防水；缺點:線束制造工藝費時。

三，PVC管選用

PVC管的功能和波紋管差不多。PVC管柔軟性和抗彎曲變形性較好，而且PVC管一般為閉口，所以PVC管主要用于線束拐彎的分支處，以便使導線圓滑過渡。PVC管的耐熱溫度不高，一般在80℃以下。

前艙線束中部分枝幹線也用阻燃性好的PVC包紮。

優點：耐磨、高防水性、柔軟性和抗彎曲變形性較好

缺點：線束制造工藝費時、一般在80℃以下

四，膠帶選用

膠帶在線束中起到捆紮、耐磨、絕緣、阻燃、降噪、做标記等作用。線束用膠帶一般分為PVC膠帶、絨布膠帶和布基膠帶3種。PVC膠帶耐磨性、阻燃性較好；耐溫在80℃左右，降噪性不好，價格較便宜。絨布膠帶和布基膠帶材料為PET。絨布膠帶的包紮和降噪性最好，耐溫在105℃左右；布基膠帶的耐磨性最好，耐溫最高150℃左右。絨布膠帶和布基膠帶共有的特點是阻燃性不好，價格昂貴。

儀表線工作空間小，環境相對較好，可用膠帶全纏或花纏。

門線和頂棚線工作空間較小，可用膠帶全纏，部分枝幹可用工業塑料布包紮；較細的頂棚線可直接用海綿膠帶粘在車身上。

五，編織管

編織管具有耐磨、耐高溫、防止磨損其他零件等特點，編織金屬絲的編織管更可抗電磁幹擾。在不可避免幹涉等地方或高電磁幹擾處使用。缺點是成本高。

六，熱反射膠帶/管

熱反射膠帶/管可預防熱輻射，适合于高溫區域，在不可避免經過高溫處使用，缺點是成本高。

七，塑料支架

塑料支架随車定制，可滿足特殊的安裝控件和路徑走線的要求，定位能力強，線束布置美觀，高耐磨耐溫，缺點是成本高。
