高壓線束是高壓系統的核心部件之一，本文将介紹高壓線束設計基礎知識與方法，包括高壓互鎖、高壓線束設計與高壓連接器。
1 高壓互鎖
1.1高壓互鎖的定義
高壓互鎖（High Voltage Inter-lock， 簡稱HVIL），其實也是高壓互鎖回路（Hazardous Voltage InterlockLoop）的簡稱。
高壓互鎖是指，用低壓信号監視高壓回路完整性的一種安全設計方法。通過使用低壓信号來檢查電動汽車上所有與高壓線束相連的各組件，檢測各個高壓系統回路的電氣連接完整性（連續性）。
在電動汽車高壓回路中，要求具備HVIL功能的電氣元件主要是高壓連接器，手動維修開關（MSD）等這類要求人力操作，實現電路接通還是斷開的電氣接口元件。
1.2 高壓互鎖的目的與作用
高壓互鎖的目的是，用來确認整個高壓系統的完整性的，當高壓系統回路斷開或者完整性受到破壞的時候，就需要啓動安全措施了。
高壓互鎖主要是用來保證高壓系統安全，主要有三個作用
二是，在車輛上電行車之前發揮作用，檢測到電路不完整，則系統無法上電，避免因為虛接等問題造成事故；
三是，防止人為誤操作引發的安全事故。在高壓系統工作過程中，如果沒有高壓互鎖設計存在，手動斷開高壓連接點，在斷開的瞬間，整個回路電壓加在斷點兩端，電壓擊穿空氣在兩個器件之間拉弧，時間雖短，但能量很高，可能對斷點周圍的人員和設備造成傷害。
1.3 高壓互鎖的工作原理

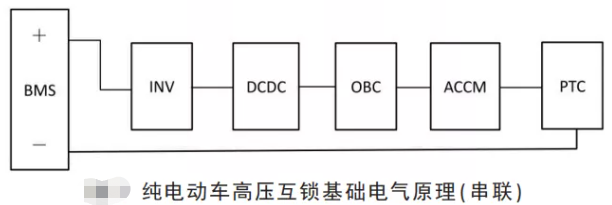

高壓互鎖設計的實現，需要以下設備組成：高壓互鎖連接器及高低壓導線，閉合的低壓電源信号回路，高壓互鎖監測回路及監測模塊 （監測模塊可以是電池管理系統BMS，或者整車控制器 VCU），監測模塊根據高壓互鎖監測結果控制的高壓繼電器。
具備高壓互鎖功能的高壓連接器，由殼體、高壓導電件、低壓信号導電件和監測模塊及監測線路組成。高壓互鎖連接器，一般實現方式是在對插的一對公端、母端上，分别固定着一對高壓接插件和一對低壓接插件。當高壓插件處于斷開狀态，低壓回路被切斷；高壓插件處于連接狀态，低壓回路也接通，形成完整回路。
2 高壓線束的設計
2.1 高壓線束的選擇
1） 工作電壓
由于新能源商用車所用電機額定功率都比較大，普遍在50~150 kW之間，在某些新能源重卡上，驅動電機額定功率可達200 kW以上。
為了盡可能地減小在對高壓系統傳輸過程中的能量損失以及電流對電氣系統的沖擊，就得适當地提高整車動力部分電氣系統的工作電壓，新能源商用車的高壓零部件工作電壓一般在540~600 V DC，最高工作電壓可達750 V DC左右。根據電動汽車的電壓級别為B級，所以高壓線束的工作電壓一般選擇在1000 V DC或者1500 V DC。
2） 工作溫度以及溫升
溫度包括工作環境溫度、工作溫升以及線束工作溫度。
高壓線束設計時，要求：高壓線束工作溫度≥環境溫度+高壓線束溫升，高壓線束使用時一般要求溫升不超過55 K。
3） 線徑
高壓線束線徑選取步驟如下。

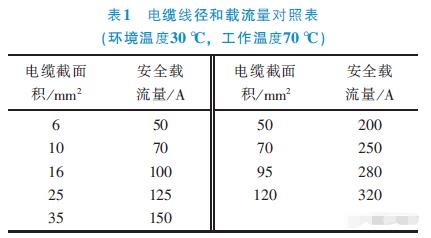

②根據穩态電流強度，确定高壓線束的截面積，在125℃下，常見銅芯電纜線徑截面積與載流量的匹配參見表1。
③如果高壓線束的布置環境超過了線束允許的工作環境，則必須選擇較大截面積的線束。對于Tmax為180 ℃時，線束截面積升一檔使用，Tmax為250 ℃時，線束截面積升兩檔使用。例如，當最大電流為150 A時，125 ℃情況下選用35 mm2的線束，180 ℃情況下選用50 mm2的線束，250 ℃情況下選用70 mm2的線束。
4） 彎曲半徑
對于線徑D小于等于15 mm的高壓線束，高壓線束的折彎半徑應大于3D；當線徑D大于15 mm時，高壓線束的折彎半徑應大于5D。
5）屏蔽及EMC幹擾設計
高壓線束每個接口均采用屏蔽處理，前後電機接口處為屏蔽卡環與電氣盒導軌壓接，控制器及電池箱插件采用有屏蔽功能的結構件。
電機、控制器等高壓部件發出不同頻段的電磁波對整車音響 倒車影像及變速器傳感器等産生幹擾，目前國标沒有詳細關于此方面的标準。有些主機廠采用在相關高壓零件（包括設備和線束）均增加磁環， 整車EMC問題得到大大的改善。
2.2 高壓線束用連接器的選型
1） 接器防護等級要求不低于IP67。
2） 連接器直接接觸防護滿足IPXXB的等級要求。
3） 連接器的絕緣電阻不小于500 MΩ，1000 V DC。
4） 連接器的工作電壓不低于車輛最高工作電壓。
5） 連接器要帶有機械防呆功能，同時，不同型号規格在顔色上也能加以區分。
6） 連接器要具有高壓互鎖功能。
8） 連接器要具有二次鎖止功能，避免因使用過程中的誤操作或者颠簸導緻高壓觸電風險。
2.3 高壓線束的制作
高壓線束的制作主要涉及高壓線束端子的壓接、屏蔽層處理、防護以及絕緣電阻的檢測。
高壓線束端子的壓接水平影響着高壓線束的電阻率，接觸電阻以及絕緣性能。評價端子壓接程度的好壞從這幾方面：端子端面壓着狀态、端子承受最大拉拔力、端子壓着後接觸性能阻抗綜合評價。
端子壓接不緊，端子承受最大拉拔力達不到要求，高壓導線容易從端子松脫，造成高壓安全事故；
因此通過從上述三方面檢測保證端子壓接到位。
端子剖面分析儀，用于分析端子壓着端面導線分布壓接情況。拉力測試機，用于測試驗證端子壓緊情況。電壓降測試儀，用于檢測端子壓着後接觸性能阻抗。
2） 高壓線束的屏蔽層處理
高壓線束在制作過程中，需要按照連接器的操作說明書，對高壓線上的屏蔽層進行處理，以避免因屏蔽層處理不當産生過量的電磁洩露，影響其他車載器件或者通訊設備的正常工作。
高壓線束在壓接完成後，根據其在車輛上的布置位置以及使用工況，在其外表面要用橙色波紋管、編織物管或者紡織膠帶等外敷物進行包裹，以增加其耐磨性、隔熱性以及美觀性。
4） 高壓線束的絕緣電阻檢測
3 高壓線束的布置
新能源汽車結構緊湊，布置空間緊張，對于高壓線束的布置提出了更高的要求。
高壓線束的布置，需要滿足以下幾個要求：
1） 高、低壓線布置時，盡量分開布置，以提高車輛的電磁兼容性能。
2） 高壓線束布置時的折彎半徑應不小于其最小折彎半徑。
3） 高壓線從連接器接口處出來後，在允許出現高于連接器中心水平面進行布置之前，必須先保證有一段高壓線處于連接器中心水平面之下，以保證雨水不會沿着高壓線束倒流進高壓零部件內部，如圖2、圖3所示。
4） 高壓線束由于線徑較粗，折彎時需要的折彎力比較大，因此在進行高壓線束固定時，在折彎處的兩端要用固定卡箍等可以長期承受較大作用力的零件進行固定，如圖4中，在圖中标記的1、2兩處地方需要分别用圖5中所描述的卡夾進行固定。
5） 對于非受力部位的高壓線束進行固定時，可以用尼龍紮帶進行捆紮、固定。
6） 高壓線束布置時，應避開運動部件以及高溫部位。
7） 高壓線束布置和固定時，應避開劇烈震動區域，并根據線束布置部位的振動幅度、運動件的最大運動包絡，留有足夠的線長，避免讓線束承受拉力或者張力。
8） 高壓線束要避免從尖銳物、金屬架邊緣、焊接縫、車身上的固定孔處走線，避免因裝配操作、振動摩擦使得高壓線束外敷物磨破，導緻線束損傷而造成安全事故。
5） 對于非受力部位的高壓線束進行固定時，可以用尼龍紮帶進行捆紮、固定。
6） 高壓線束布置時，應避開運動部件以及高溫部位。
7） 高壓線束布置和固定時，應避開劇烈震動區域，并根據線束布置部位的振動幅度、運動件的最大運動包絡，留有足夠的線長，避免讓線束承受拉力或者張力。
