淺談如何防止線束進水
- 分類：新聞中心
- 作者：東莞市勇哥汽車配件有限公司
- 來源：cn.snowwolf-dg.com
- 發布時間：2021-07-13 10:19
- 訪問量：
詳情
在防水線束使用過程中，往往會遇到防水線束密封不嚴、滲水等現象。在線束生産過程中，如何更好的加工防水線束，我們參考整理了行業內的一些方法共享給各位。
對于線束進水方面的改進建議，按其産生的原因，需要從以下幾方面進行改進。
改進·建議

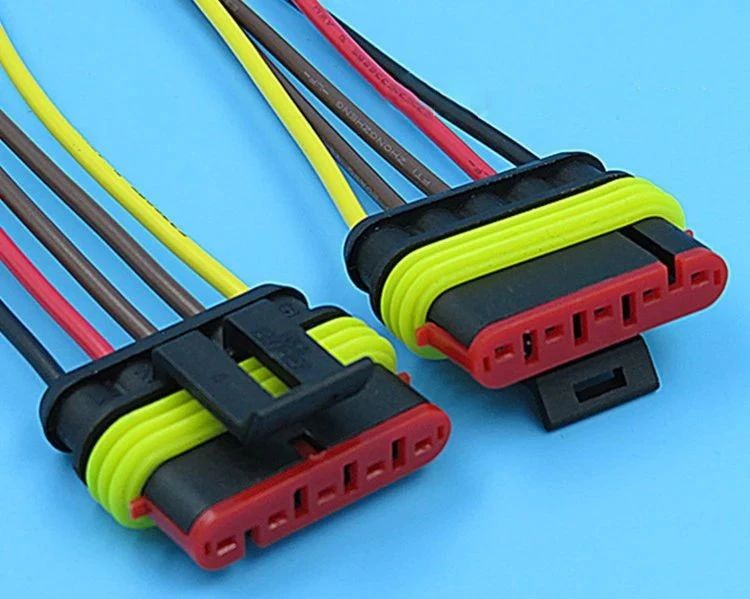

對于潮濕環境使用的插接器選用防護等級符合 IPX7 要求及以上的防水型插接器。
插接器準确選用其設計規範的線束。
線号設計時，防水插接器內電線不能進行雙壓。确實有需要時，可以在防水型插接器後将雙壓改為打卡對接單線、單線進入防水插接器的方法進行防護。
防水端子采用專用壓接模具壓接，防水栓壓接位置合理，壓接後在防水栓靠銅絲壓接部位應能看見電線絕緣層，防水栓壓接形狀為環抱形狀，無破損情況。
為避免電線虹吸，在以下方面還需注意：
防水型護套
電器模塊防水型護套安裝高于搭鐵點。
02
絕緣密封
對于虹吸導緻的進水，還應對位于濕區的接線點及搭鐵點進行絕緣密封，避免從該位置虹吸進水，最經濟、最有效的方法是采用雙壁熱縮管進行絕緣密封。

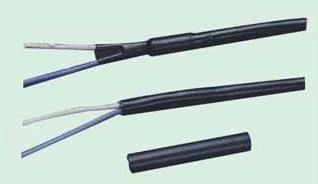

雙壁熱縮管
電線虹吸時，雙壁熱縮管是防止線束進水的重要密封物。一般雙壁熱縮管的使用位置有兩處：搭鐵點熱縮和接線點熱縮。
搭鐵點熱縮
線束搭鐵點熱縮時，熱縮管應将銅絲全部包裹，熱縮後，搭鐵端子末端可見的銅絲部分應被熱縮管或密封膠全部覆蓋。
熱縮完成後應達到以下标準：
（1）銅絲不得刺破熱縮管；
（2）熱縮管包裹線皮部位至少為 1cm；
（3）熱縮管熱縮均勻，與電線及端子貼合，熱縮後膠面、熱縮管、端子、電線間不能有可視的間隙；熱縮管及線皮不得有烤焦或未熱縮到位現象。
接線點熱縮
接線點熱縮，除需要在熱縮前對接線的狀态進行檢查，确保無接線不良的單個電線脫、銅絲冒出、熱縮後熱縮管雙端有密封膠溢出。
熱縮完成還應符合以下幾點：
（1）銅絲不得刺破熱縮管；
（2）熱縮管包裹線皮部位至少為 1cm；
（3）熱縮管熱縮均勻，與電線及端子貼合，熱縮後膠面、熱縮管、端子、電線間不能有可視的間隙；熱縮管及線皮不得有烤焦或未熱縮到位現象；
（4）若采用單邊接線，接線後的熱縮管無線一端至少預留 1cm；
（5）熱縮應合理安排兩端線徑，兩端線徑截面積多線一端的外徑小于少線側的 3 倍外徑。
如少線側為 1 平方電線，多線一側最大為 3 平方電線，若大于此規格應進行調整，确保熱縮管熱縮質量。
