在車輛維修中，一旦涉及到電路部分，線束必會做為常客出現。它絕對是個讓汽修人又愛又恨的角兒。
畢竟在電路故障中像斷路、短路、阻值過高、虛接、保險絲頻燒……這些故障，絕對有它的功勞。
和它打交道打的多了，慢慢的也能摸準它的脈路，但這些終歸是日複一日所積累的經驗。
對于汽車線束，你真的了解它麽？
你能快速的說出它的組成部分麽？
你能說出線束維修的技術要點麽？
……
如果你對此還模棱兩可，請認真看下面的內容！
如果你自信滿滿，希望你看完下面的內容後能溫故知新！
汽車線束根據系統的組成可分為發動機線束、儀表線束、照明線束、空調線束以及輔助電器線束等。
根據布置位置（一般以儀表闆為核心位置）的不同又可以分為：
車頭線束：儀表、發動機、前燈光總成、空調、蓄電池等
車尾線束：尾燈總成、牌照燈、行李箱燈等
篷頂線束：車門、頂燈、音響喇叭等
雖說車上的線束種類那麽多，可它們的基本組成還是一樣的！
汽車線束的基本組成
一、線束線材（導線）
顔色：
常見的汽車線束導線顔色有兩種類型，分别是單色導線和雙色導線。
一般情況下，單色導線顔色代号用其英文首字母表示。
雙色導線顔色代号按主輔色（主色也稱底色，輔色也叫條紋色或者标志色）的順序用其英文首字母組合的形式表示，其中主色色帶較寬，輔色色帶較窄。
常見的截面積有0.5mm2、0.75mm2、1.0mm2、1.5mm2、2.0mm2、2.5mm2、4.0mm2、6.0mm2。不同粗細的導線都有各自所允許的電流值，用于不同功率用電設備之間的連接。
通常的線徑選取方案是：
0.5mm2多應用在儀表燈、指示燈、門燈線束上
0.75mm2多應用在牌照燈、尾燈總成、行李箱燈線束上
1.0mm2多應用在轉向燈、霧燈線束上
1.5mm2多應用在前大燈、喇叭線束上
2.5mm2~4.0mm2多應用在電機電樞、搭鐵線線束上
對于蓄電池搭鐵線和正極電源線而言，因其承受的負載電流值很大，故導線選用較粗的一般都大于十幾平方毫米。
為了保證汽車電路中各線束不會因為超負載而出現意外，不同線徑的導線都有與之相對應型号的保險絲。當超出導線的負載能力時，保險絲則會熔斷，斷開電路，從而實現保護電路的作用。
所以在保險絲安培數值大小的選取上千萬不能随便。若選取的過大，則起不到保護作用；若過小，則不能保證該線路上用電設備的正常工作。
種類
在汽車電路通訊中，總會受到電磁波等幹擾信号的幹擾，從而造成信号的失真、錯誤。為盡可能的降低幹擾，在普通導線的基礎上，引入了雙絞線和屏蔽線來阻隔幹擾信号。

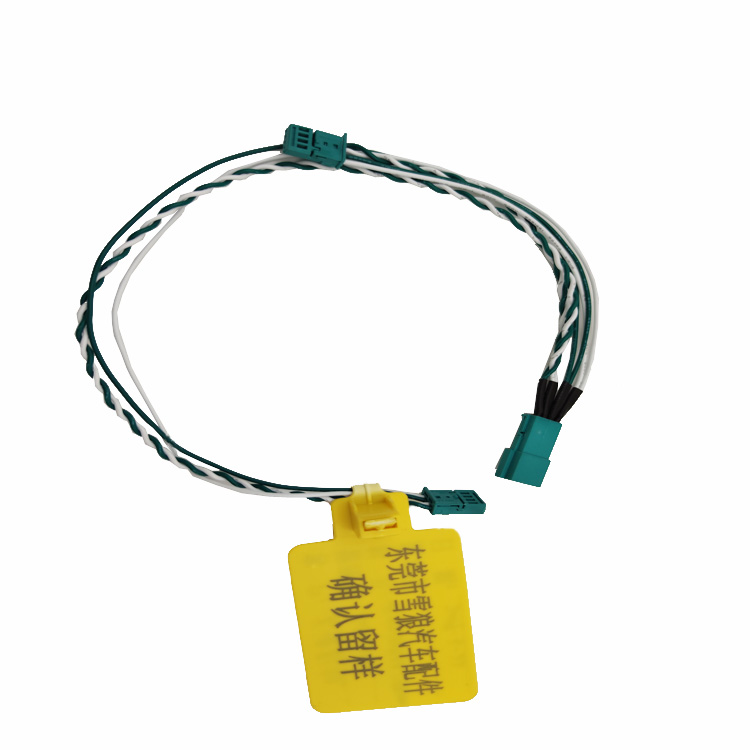

其中雙絞線屬于最簡單的一種方式，即在2條相互絕緣的導線按照一定的規格相互纏繞在一起形成的線束。
其上産生的信号是大小相等、方向相反的，可相互抵消，從而降低自身信号對外界幹擾的同時，也能防止外界電磁的幹擾。

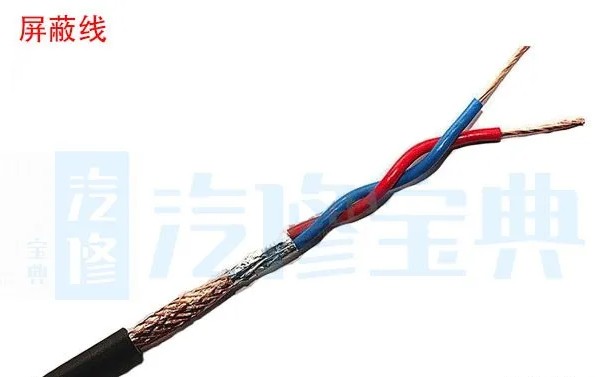

屏蔽線的抗幹擾能力比雙絞線更加優秀，它是在雙絞線與外絕緣層之間增加了金屬屏蔽層。常見的屏蔽線有鋁箔屏蔽線和編織網屏蔽線兩種。
其原理可以簡單的理解為幹擾信号在不與通訊信号接觸的前提下經屏蔽層（鋁箔、編織網）流走，從而實現抗幹擾的目的。

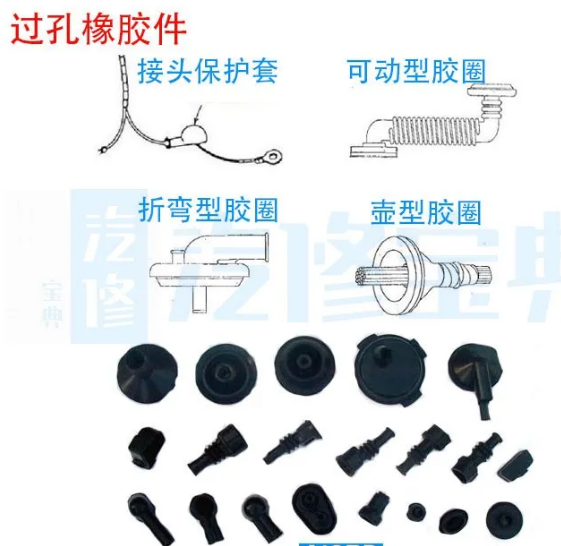

二、線束過孔橡膠件
由于車輛上線束孔徑大小不一，所以線束過孔橡膠件的樣式也多種多樣。
三、插接器（殼體）
插接器殼體大緻可分為直列式、圓形式、片式三種，具有連接導線接通電路，固定端子的作用。

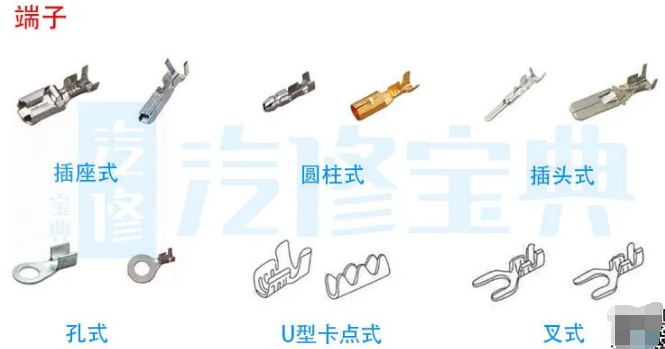

四、端子
端子壓接在導線端部，作為連接不同導線的直接接觸部分。其材料一般為黃銅、磷青銅、铍銅，常用鍍層材料有錫、錫鉛合金、金、銀等。
端子形狀可分為插座式、圓柱式、插頭式、孔式、叉式、U型卡點式。
用于線束布線過程中的位置固定，防止線束的松動和與其他活動件的幹涉産生噪聲以及損壞絕緣層而引起的不安全因素。
常見的線束固定件有紮帶、卡扣、支架、殼體等
線束的覆蓋物有多種，如膠帶、熱縮管、波紋管、玻璃絲纖維管、編織管等。
根據實際的安裝位置和線束的工作環境選擇合适有效的覆蓋物，以達到保護線束的目的。

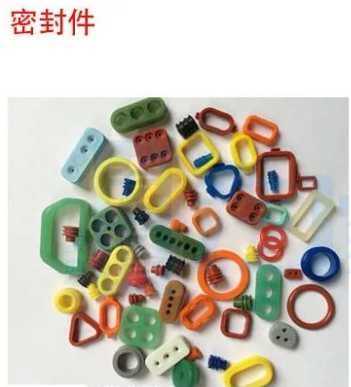

七、密封件（密封圈、防水栓、盲堵等）
線束的密封件具有防塵防水的作用，其樣式較多。一般可分為密封圈、防水栓、盲堵等。
